形成性考试3：（满分30分）

题目：AutoCAD 图案练习

考核目的：

使学生掌握AutoCAD软件二维图形绘制和编辑工具的使用方法。

考核标准：

优秀：图形与样图一致，尺寸准确，绘图命令列举正确并完整。

良好：图形与样图一致，尺寸准确，能够列举关键绘图命令。

及格：图形与样图的尺寸误差在合理范围内，能够列举关键绘图命令。

不及格：图形与样图明显不符，图形尺寸误差过大，不能列出绘图所用关键命令或命令使用有明显错误。

考核内容：

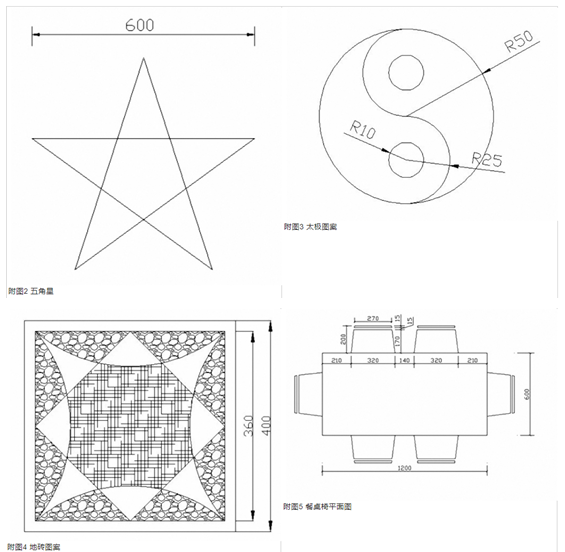

以附图2～附图5为样例，使用AutoCAD软件绘制二维图形，并列举绘制该图形所用的命令。

绘制完图形后，请直接截屏，截取下完整的AutoCAD软件界面及所绘制的图形，保存成“.jpg”或“.png”文件。列举命令应保存为“.doc”或“.txt”文件，与截图文件一起提交。
