形成性考试4：（满分20分）

题目：AutoCAD 尺寸标注练习

考核目的：

使学生熟悉AutoCAD软件二维图形绘制的基本工具，并掌握尺寸与文字标注的方法。

考核标准：

优秀：图形与样图一致，尺寸与文字标注准确。

良好：图形与样图一致，尺寸与文字标注基本正确。

及格：图形与样图有轻微不一致，重要的尺寸与文字标注基本完整。

不及格：图形与样图明显不符，无尺寸与文字标注或图形尺寸误差过大。

考核内容：

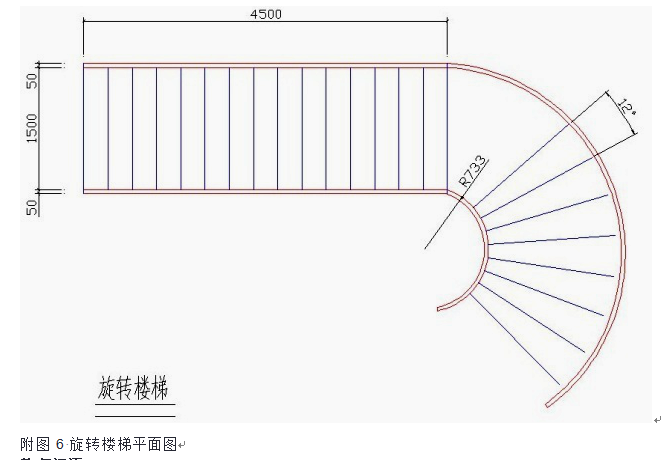

以附图6为样例，使用AutoCAD软件绘制楼梯平面图，并标注尺寸和文字。

绘制完图形后，请直接截屏，截取下完整的AutoCAD软件界面及所绘制的图形，保存成“.jpg”或“.png”文件。
